VCF 5500 Series
- Allsidig maskinering: Både VCF 5500 og VCF 850II-serien er utviklet for et bredt spekter av applikasjoner, fra EV-rammer til komplekse deler.
- Økt produktivitet: Valgfrie løsninger som rundbord og midtdeler/avdeler øker effektivitet og kapasitet, spesielt for lange emner.
- Bedre skjæreevne: VCF 850II-serien har B-akser med høy stivhet som gir bedre skjærepresisjon og fleksibilitet i krevende jobber.
Highlights
- Travels - X Axis Travel distance (mm): 5000
- Travels - Y Axis Travel distance (mm): 550
- Travels - Z Axis Travel distance (mm): 570

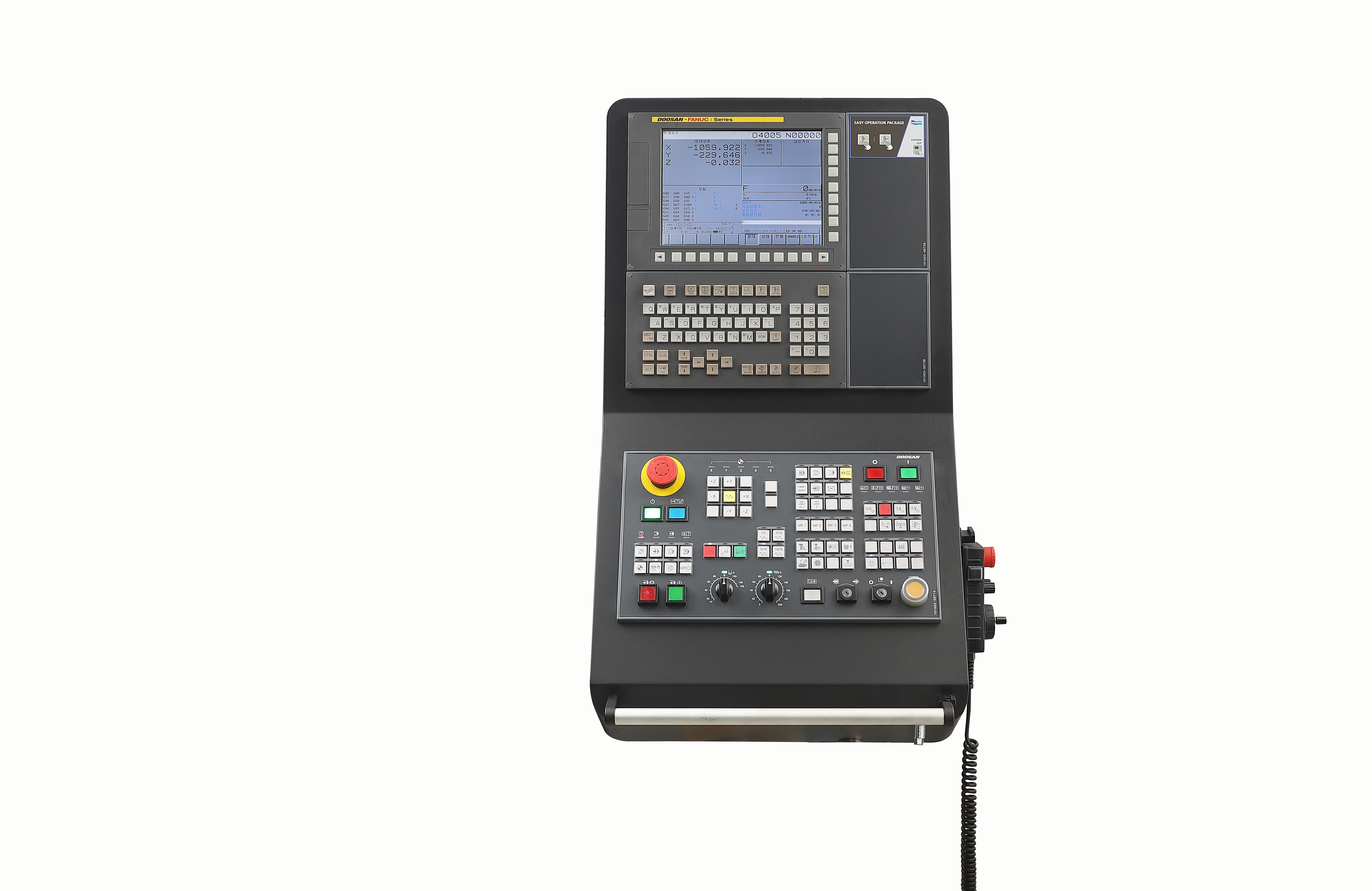

Compatible Control System
Series description
|

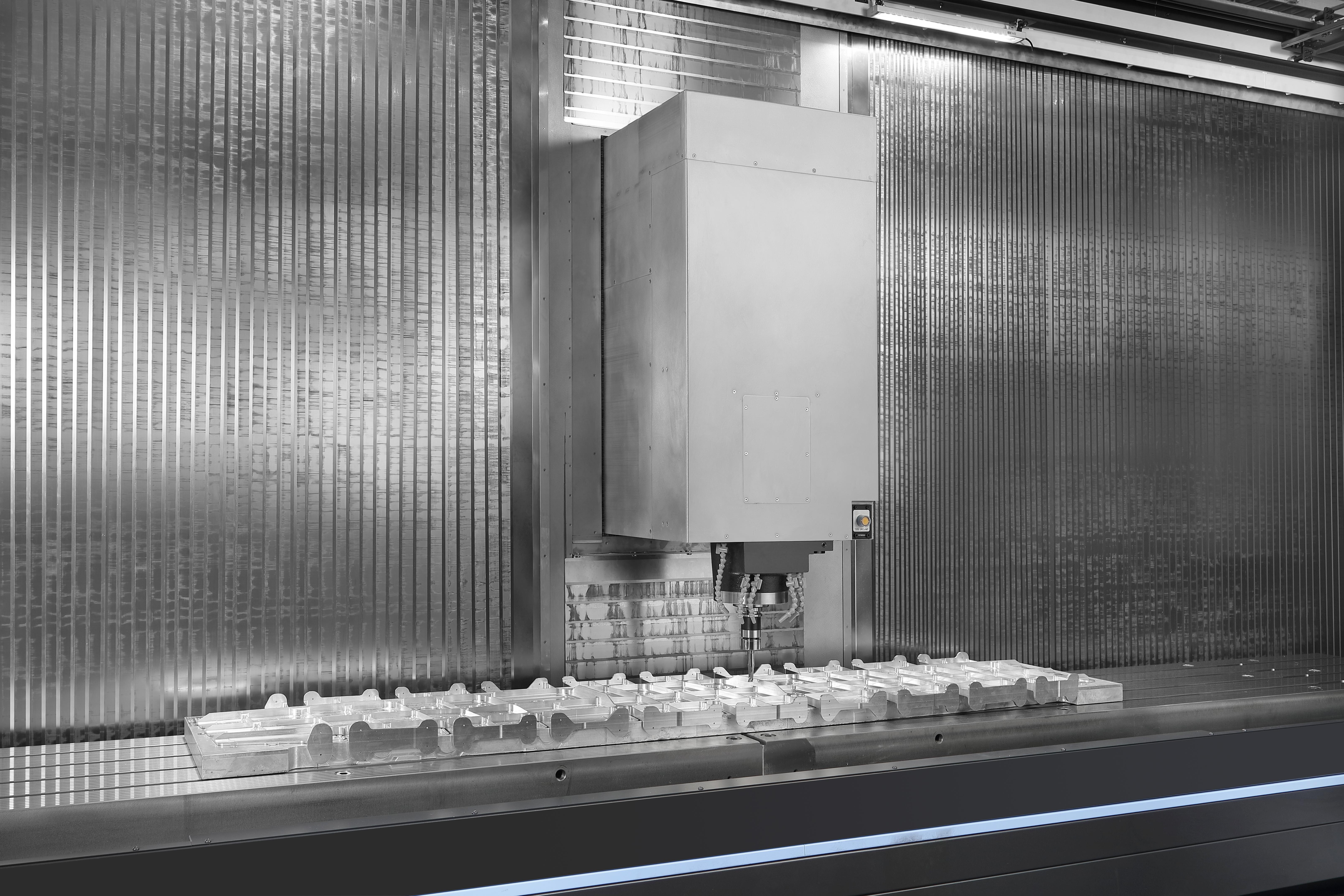

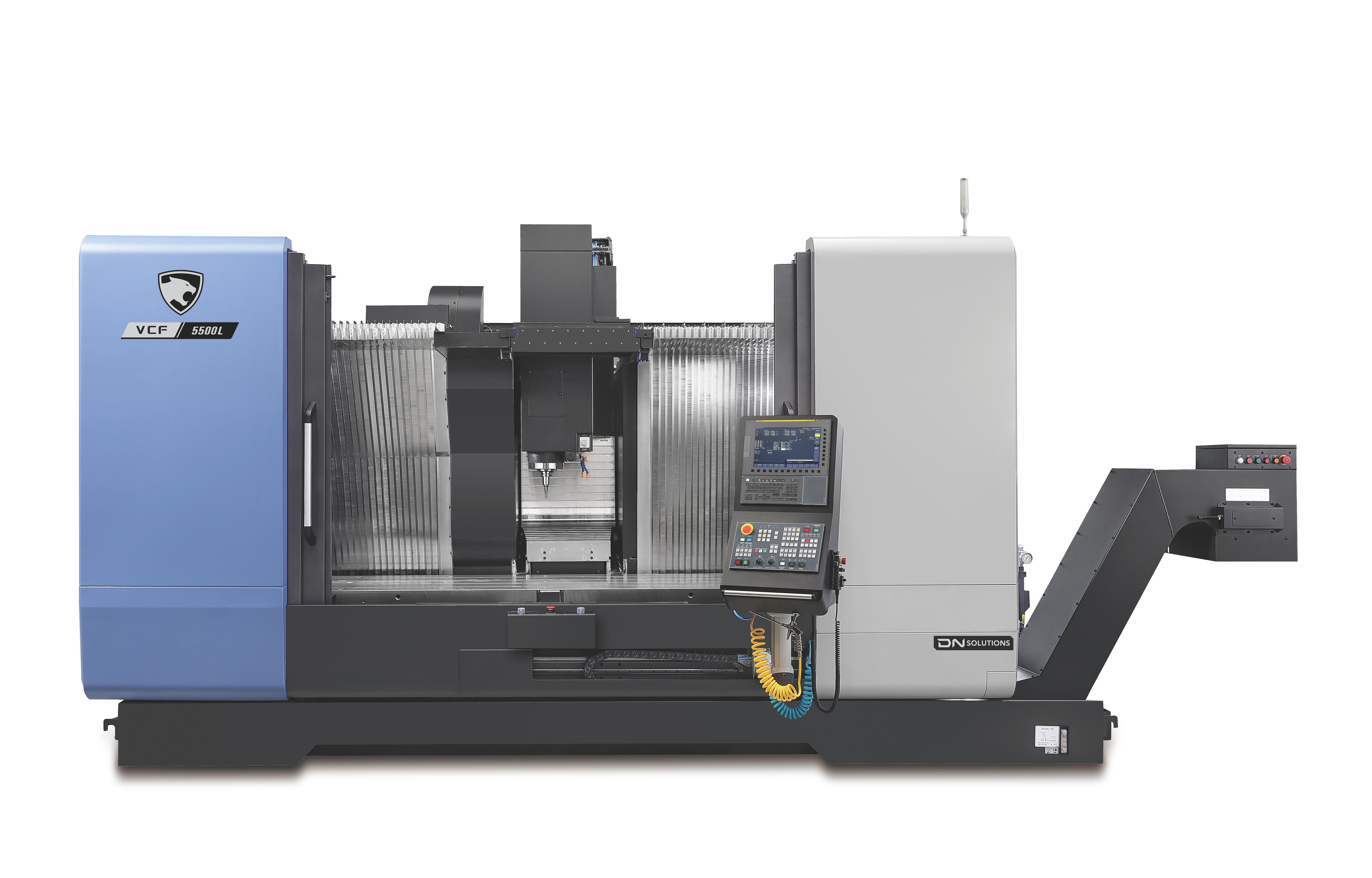

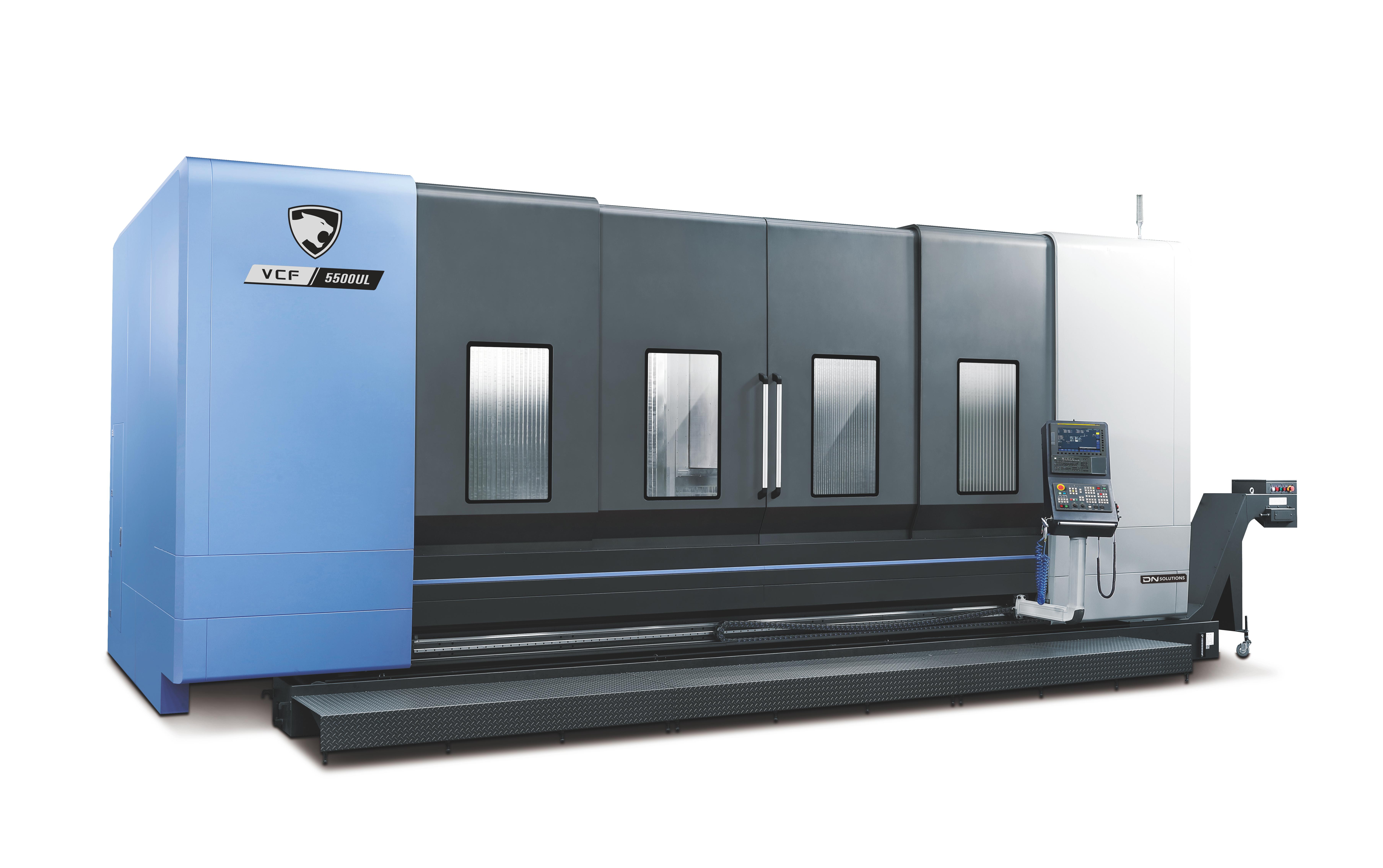

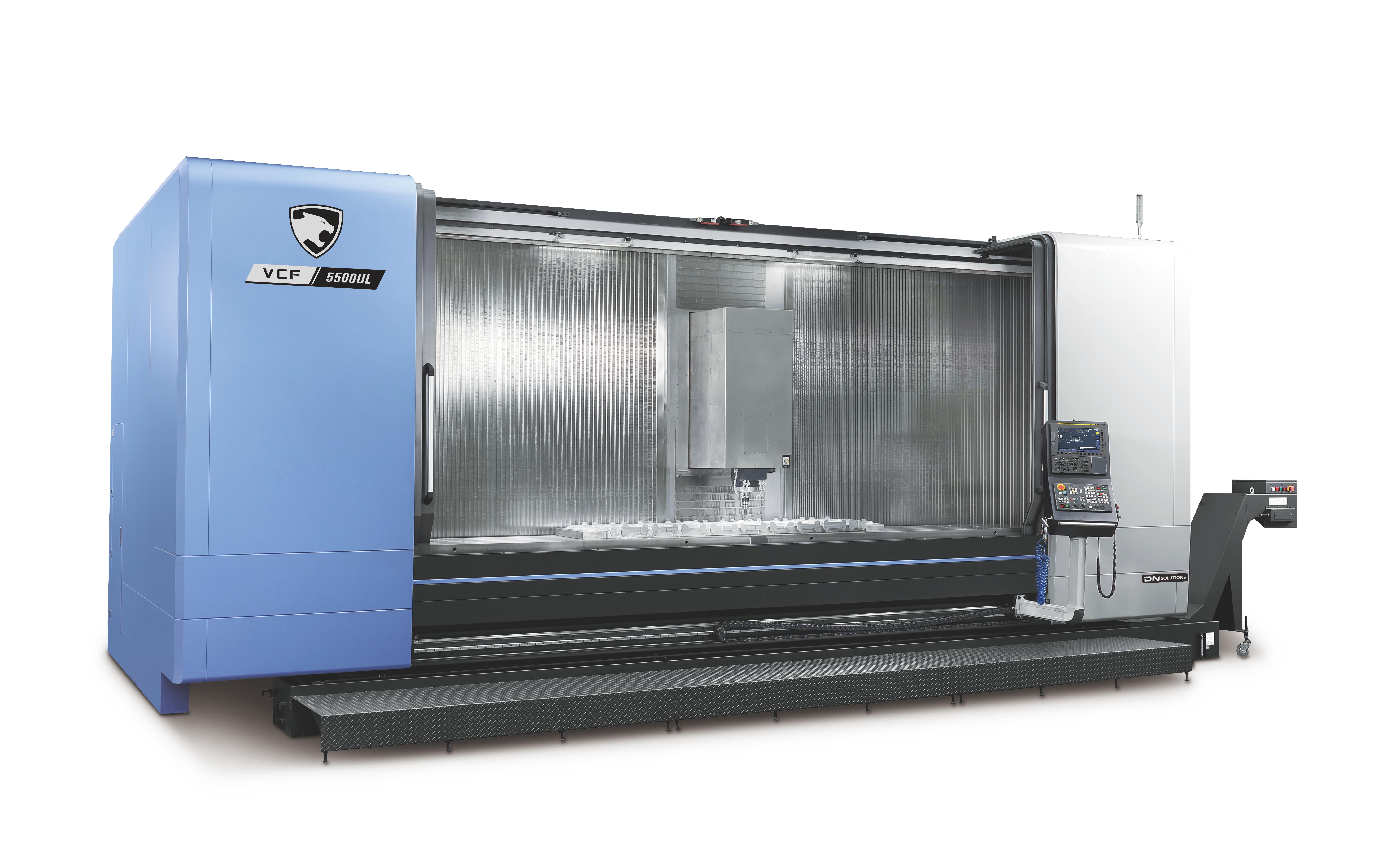

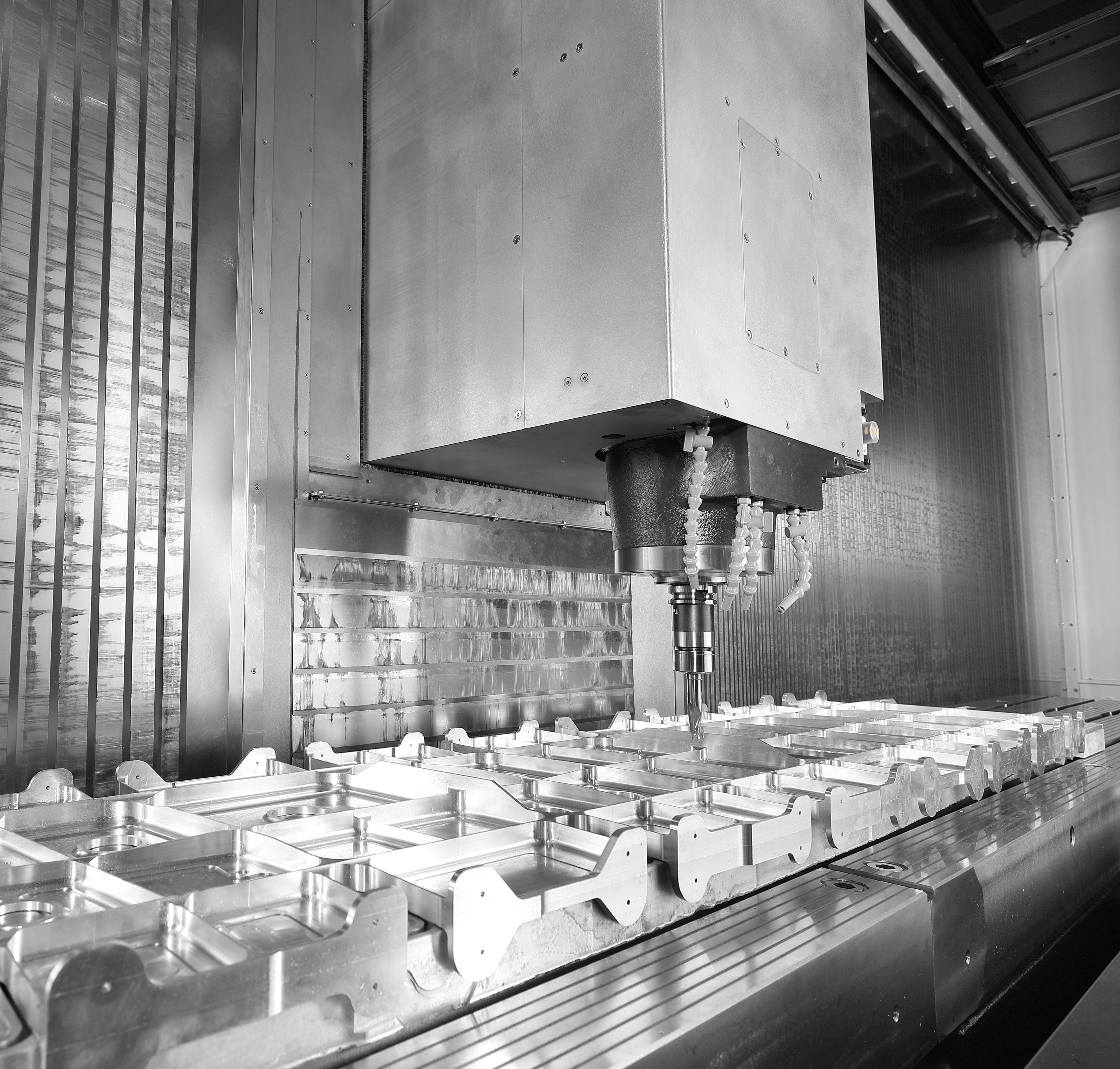

VCF 5500 og VCF 850II-serien er allsidige, flerbruks vertikale maskineringssentre med bevegelig søyle, utviklet for å håndtere et bredt spekter av applikasjoner. VCF 5500L/UL/SL-modellene har faste bord og valgfri midtdeler/avdeler for økt produktivitet, og passer godt til maskinering av lange emner, som EV-rammer og batterisystemer, med rundbord for lengder opptil 2,2 meter. VCF 850II-serien, en oppgradert linje, tilbyr B-akser med høy stivhet og god levetid, som gir forbedret skjæreevne og mer fleksibel maskinering. Med 3 meter X-akse kan maskinene øke produktiviteten ytterligere med alternativer som rundbord og midtdeler/avdeler, og passer derfor til mange ulike maskineringsoppgaver. |
Specifications
Travels
| Travels - X Axis Travel distance (mm) | 5000 |
|---|---|
| Travels - Y Axis Travel distance (mm) | 550 |
| Travels - Z Axis Travel distance (mm) | 570 |
| Travels - Z Axis Rapid Traverse (m/min) | 46 |
Feed rates
| Feed rate - X Axis Rapid Traverse | 30 |
|---|---|
| Feed rate - Y Axis Rapid Traverse | 36 |

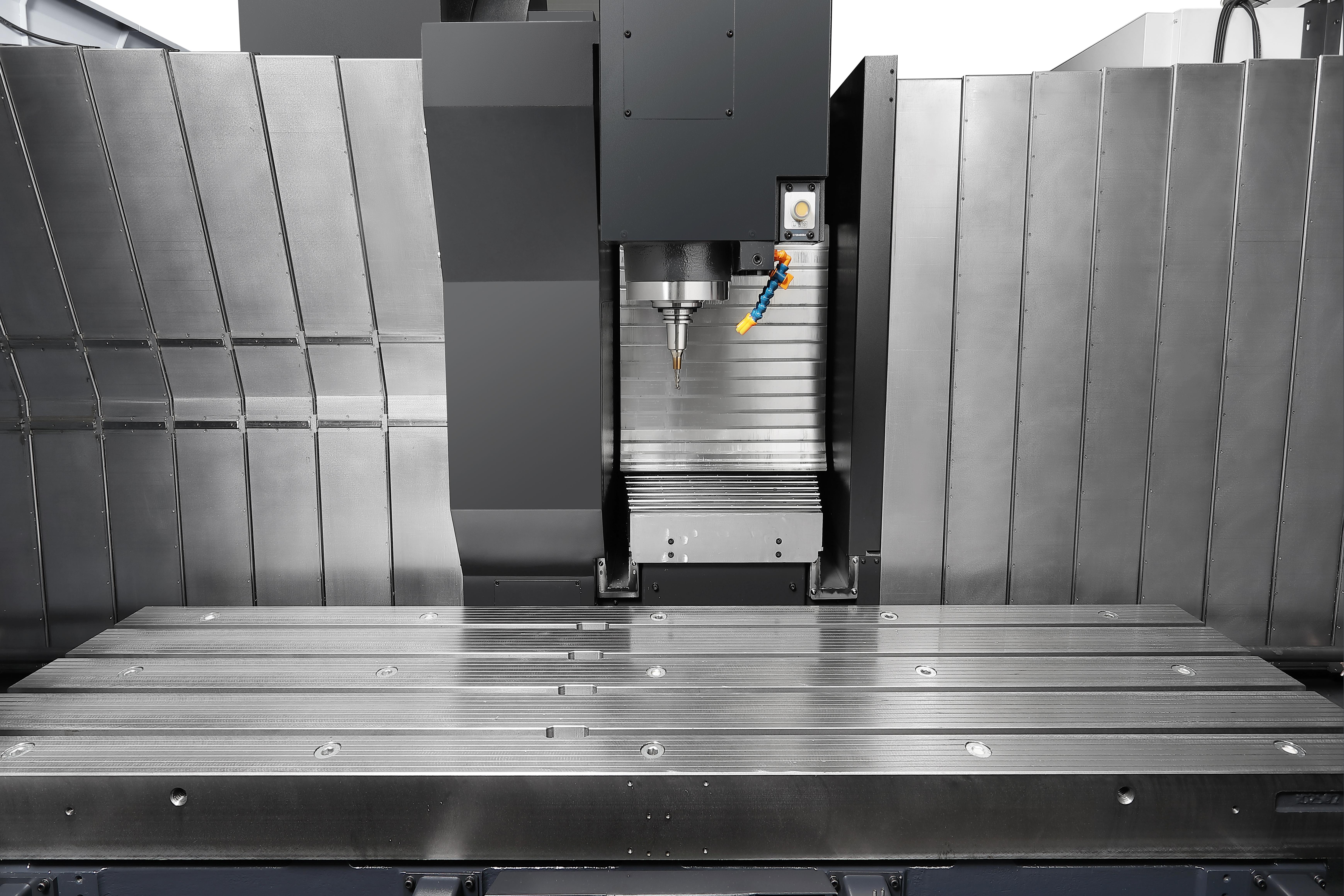

Table
| Table Length (mm) | 5600 |
|---|---|
| Table Width (mm) | 580 |
| Max. Workpiece weight (kg) | 6000 |
Workpiece capacity
| Max. Workpiece Diameter (mm) | 580 |
|---|---|
| Max. Workpiece Height (mm) | 600 |
| Max. Workpiece weight (kg) | 6000 |
Tool storage capacity
| Machining center - No. of tool station | 35 |
|---|
Main spindle
| Main Spindle Max. Speed | 12000 |
|---|---|
| Main Spindle Max. Power | 18.5 |
| Main Spindle Max. Torque | 117.8 |
| Tool Taper (ISO) |
Turret
| Turret - No. of tool station | 35 |
|---|
Dimensions
| Length (mm) | 8410 |
|---|---|
| Height (mm) | 3420 |
| Width (mm) | 3571 |
| Weight (kg) | 23000 |
| Name | Download | File type | |
|---|---|---|---|
|
VCR_VCF 5500 series.pdf | 5777 KB |
Series delivery and installation
|
Prosjektteamet håndterer hele prosessen, inkludert levering, installasjon og idriftsettelse av maskinen, og sikrer en sømløs prosjektgjennomføring. Prosjektteamet sørger for koordinering og kommunikasjon mellom prosjektets parter, inkludert kunden, Duroc Machine Tool og eventuelle tredjeparts underleverandører. |
