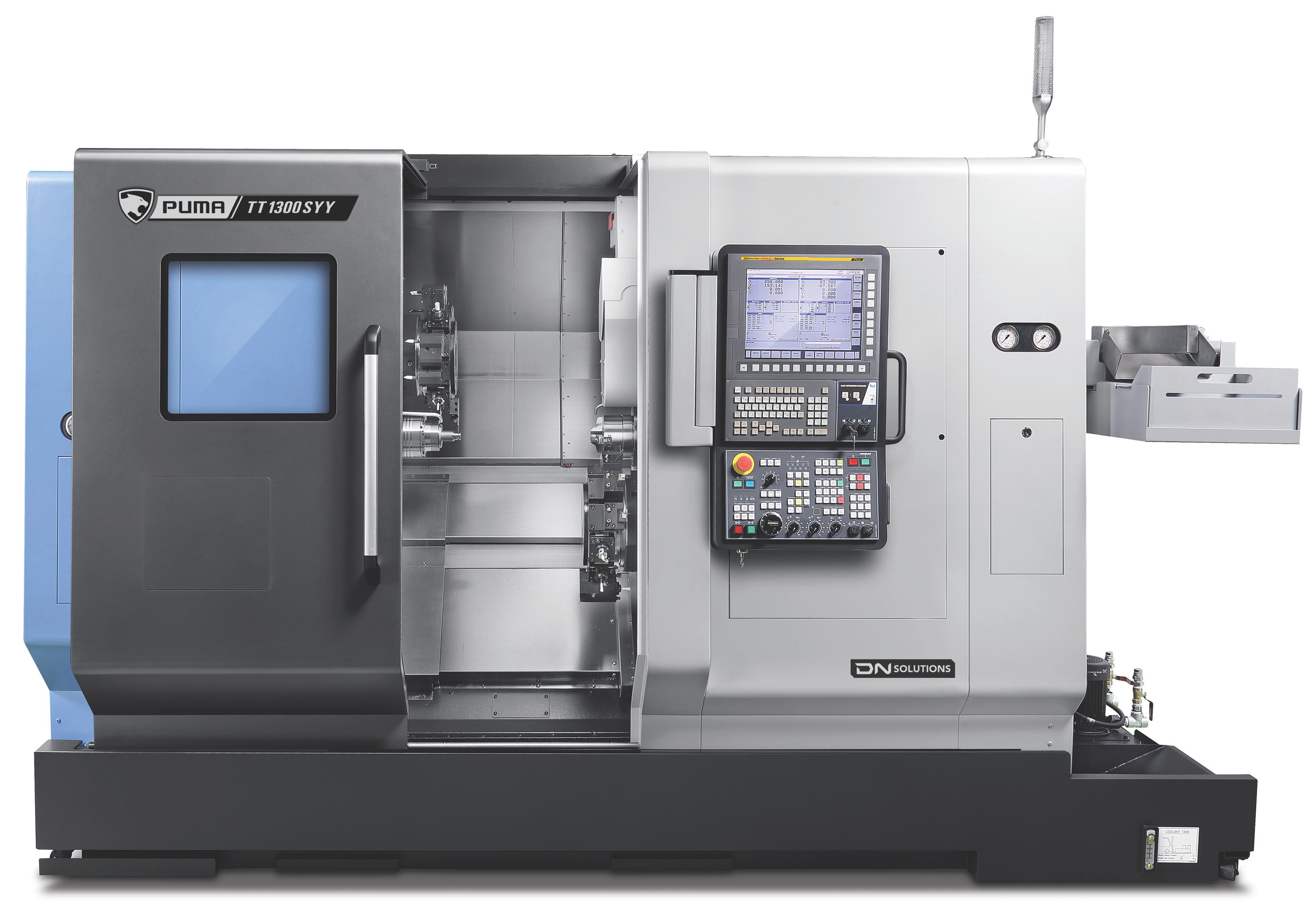

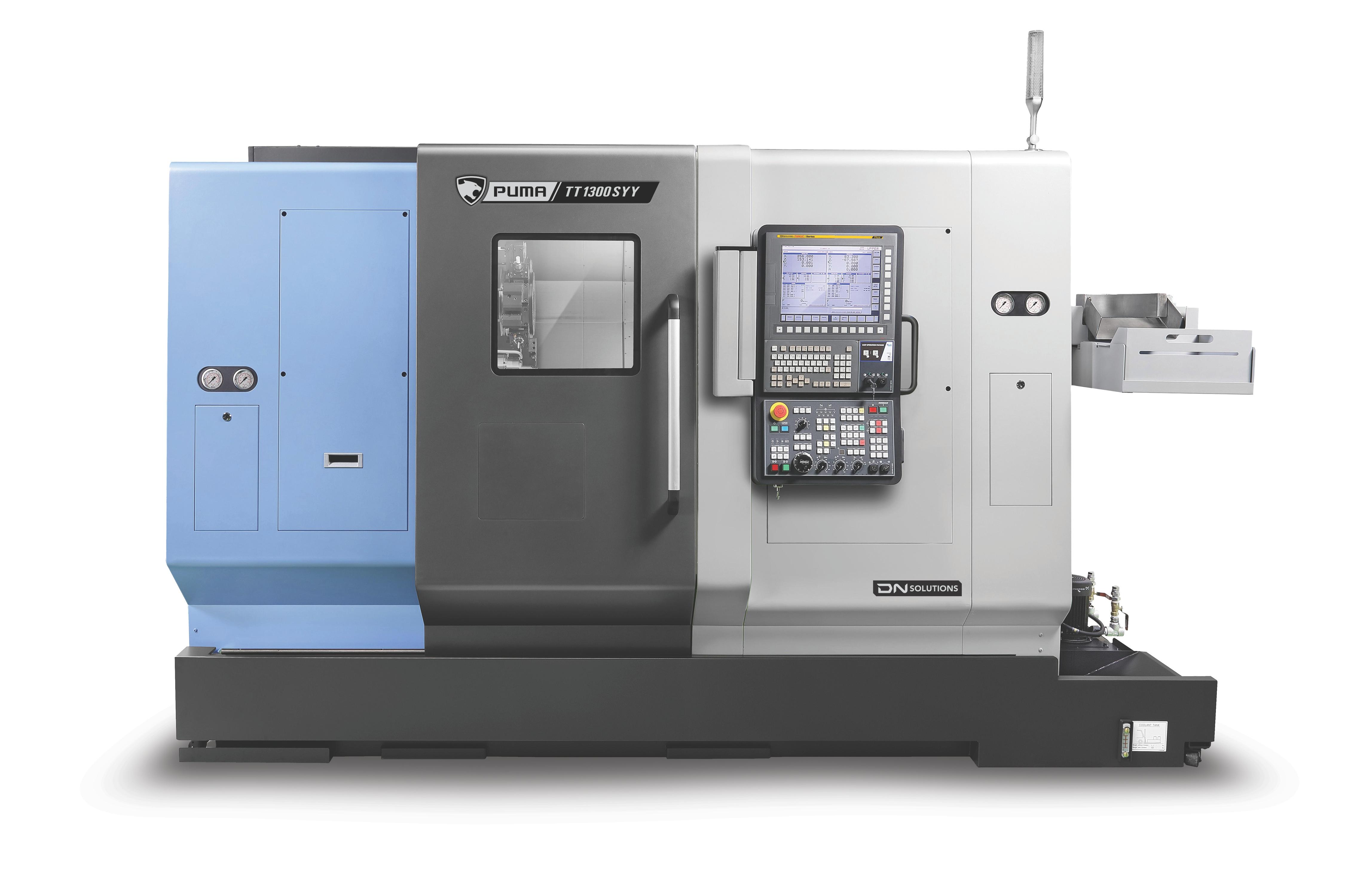

PUMA TT1300SYY
- Effektivitet med to spindler: To motstående spindler med lik effekt gjør det mulig å maskinere to sider samtidig, noe som øker produktiviteten betydelig.

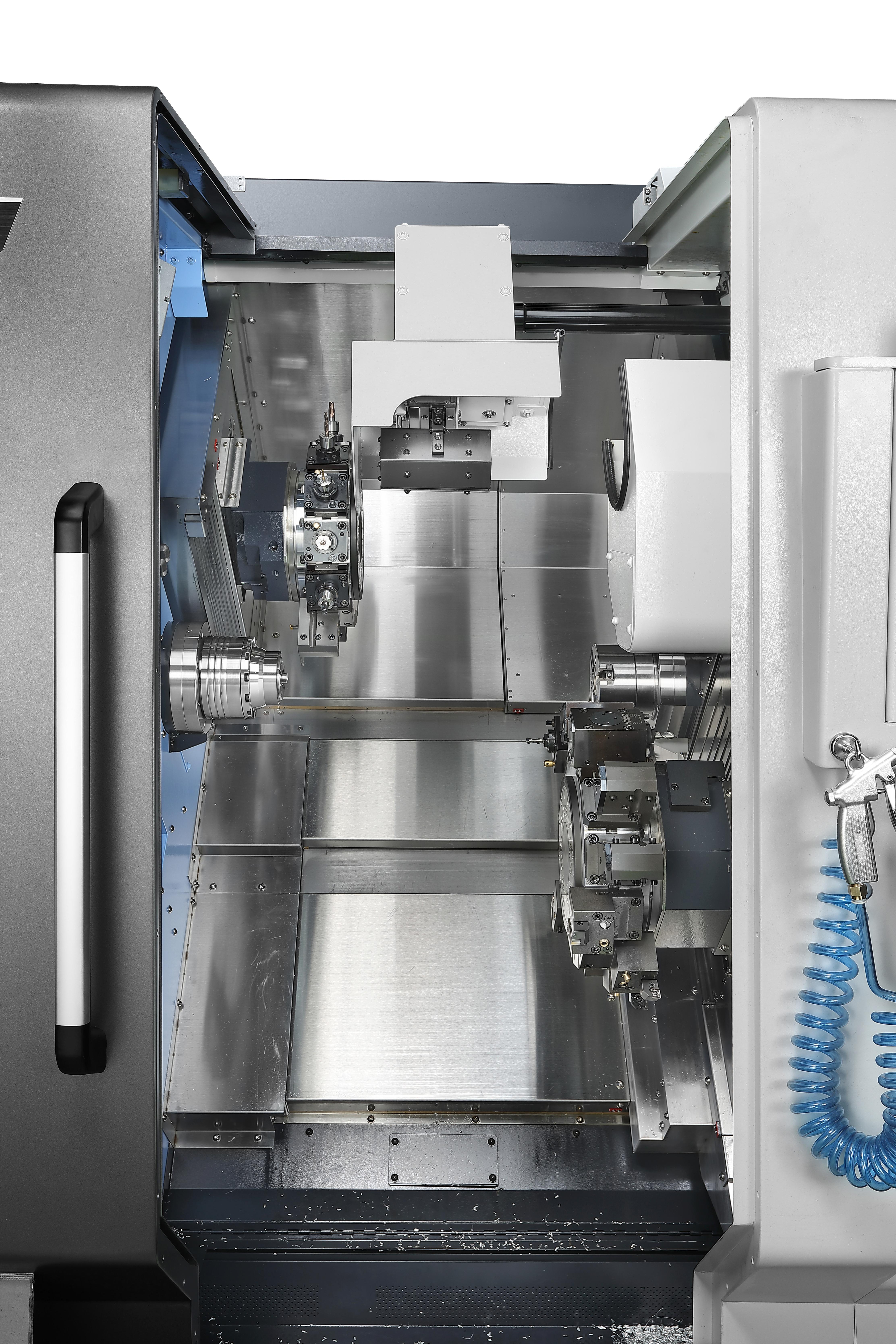

- Fleksible maskineringsmuligheter: Med øvre/nedre revolvertårn og Y-akse-funksjon håndterer disse maskinene komplekse oppgaver med høy presisjon og effektivitet.

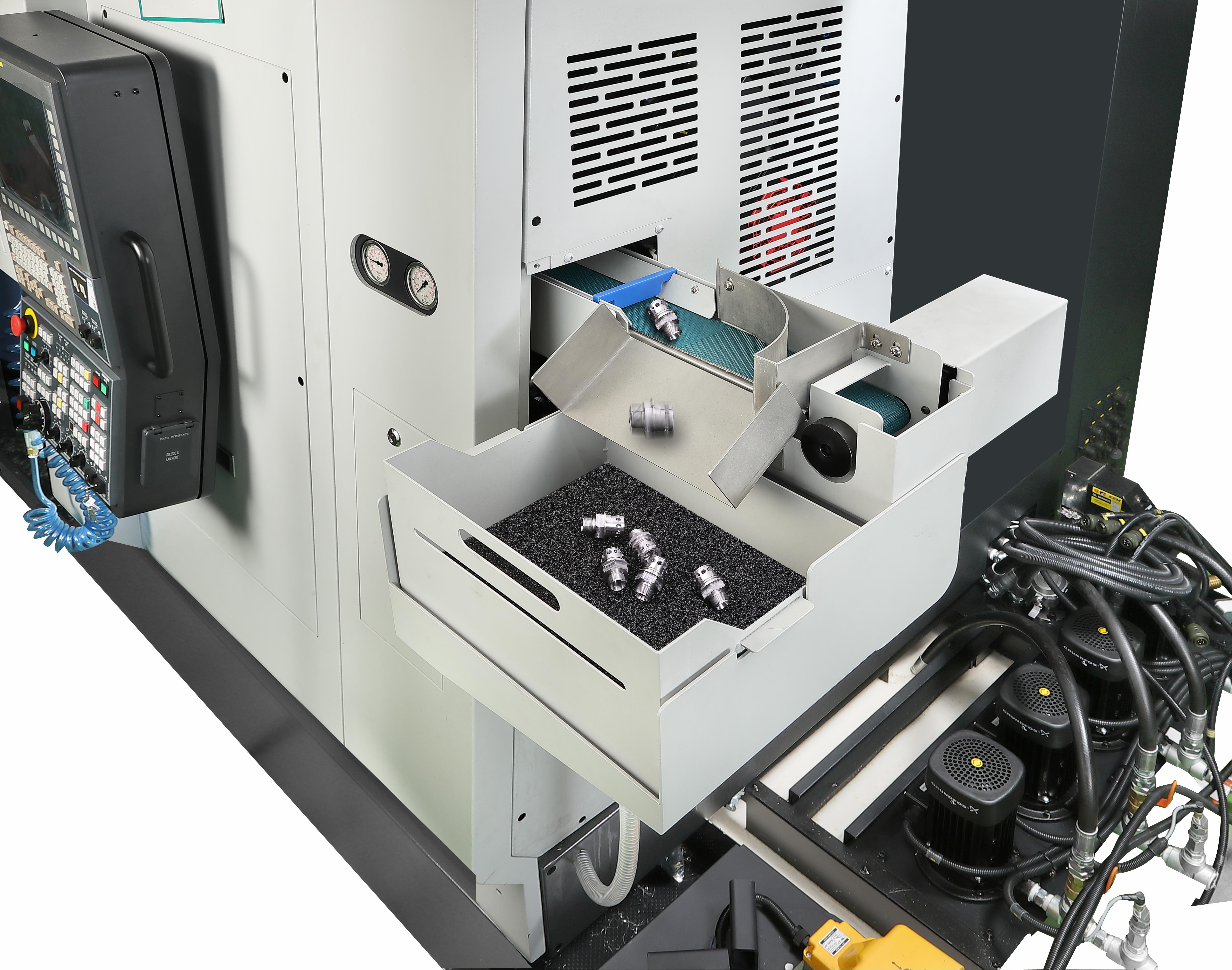

- Automatisert drift: Uavhengig bearbeiding på spindlene og automatisk utstøting av emnet gir bedre flyt, mindre nedetid og høyere gjennomløp.
Highlights
- Travels - X Axis Travel distance (mm): 135
- Travels - Y Axis Travel distance (mm): 80
- Travels - Z Axis Travel distance (mm): 530
- Chuck size (mm): 127
- Max. Turning Diameter (mm): 175
- Max. Turning Length (mm): 120
Series description
|
PUMA TT1300-, TT1800-, TT2100- og TT2500-serien er horisontale dreiesentre med høy produktivitet, med stangkapasitet fra 42 mm til 81 mm. Maskinene er utstyrt med to motstående spindler og øvre/nedre revolvertårn, og har Y-akse-funksjon for samtidig to-siders maskinering. Begge spindlene har samme effekt og kapasitet, som muliggjør uavhengig drift og automatisk utstøting av emner – noe som øker produktiviteten betydelig. PUMA TT-serien er foretrukket globalt og er kjent for ytelse og driftssikkerhet i toppklassen, og er ett av DN Solutions’ mest solgte produkter. |
Specifications
Travels
| Travels - X Axis Travel distance (mm) | 135 |
|---|---|
| Travels - Y Axis Travel distance (mm) | 80 |
| Travels - Z Axis Travel distance (mm) | 530 |
| Travels - X Axis Rapid Traverse (m/min) | 30 |
| Travels - Y Axis Rapid Traverse (m/min) | 15 |
| Travels - Z Axis Rapid Traverse (m/min) | 40 |
Feed rates
| Feed rate - X Axis Rapid Traverse | 30 |
|---|---|
| Feed rate - Y Axis Rapid Traverse | 15 |
| Feed rate - Z Axis Rapid Traverse | 40 |
Tool storage capacity
| Machining center - No. of tool station | 24 |
|---|
Capacity
| Chuck size (mm) | 127 |
|---|---|
| Max. Turning Diameter (mm) | 175 |
| Max. Turning Length (mm) | 120 |
| Bar Capacity (mm) | 42 |
Main spindle
| Main Spindle Max. Speed | 6000 |
|---|---|
| Main Spindle Max. Power | 11 |
| Main Spindle Max. Torque | 93 |
| Tool Taper (ISO) | BMT 45P |

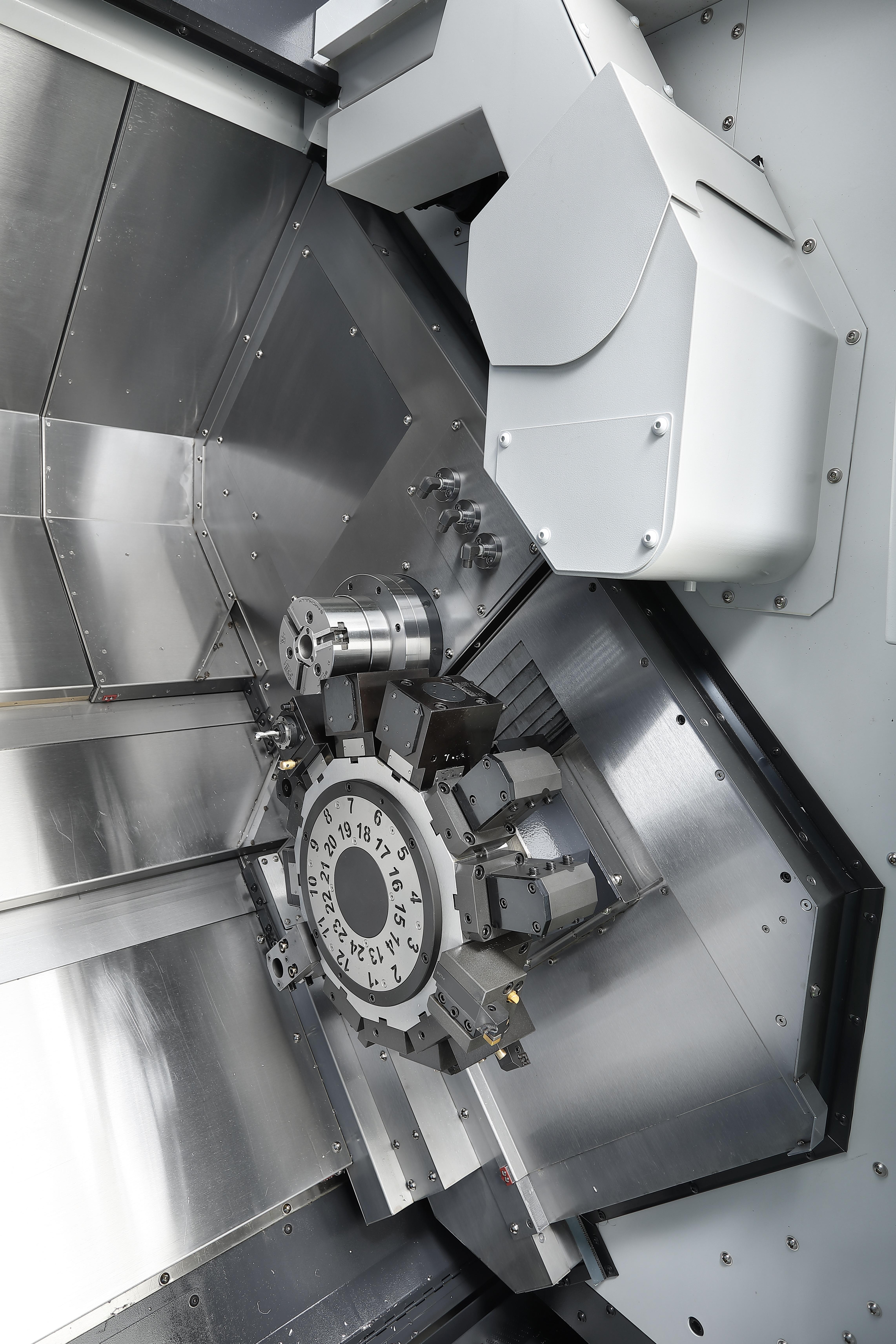

Turret
| Rotary Tool (r/min) | 6000 |
|---|---|
| Turret - No. of tool station | 24 |
Dimensions
| Length (mm) | 3405 |
|---|---|
| Height (mm) | 2070 |
| Width (mm) | 2300 |
| Weight (kg) | 8000 |
| Name | Download | File type | |
|---|---|---|---|
|
PUMA_TT.pdf | 7234 KB | |
|
TOOLING SYSTEM-PUMA-TT-1300-2100.pdf | 329 KB |
Series delivery and installation
|
Prosjektteamet håndterer hele prosessen, inkludert levering, installasjon og idriftsettelse av maskinen, og sikrer en sømløs prosjektgjennomføring. Prosjektteamet sørger for koordinering og kommunikasjon mellom prosjektets parter, inkludert kunden, Duroc Machine Tool og eventuelle tredjeparts underleverandører. |
